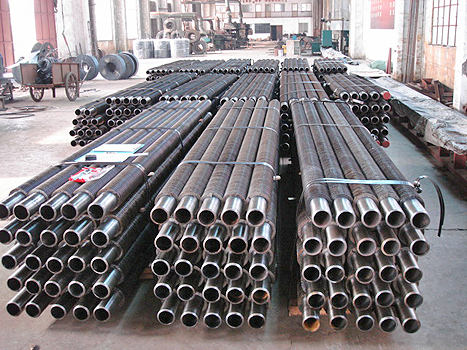

螺旋翅片管是一种高效的传热元件

点击次数：303 更新时间：2022-10-24

螺旋翅片管是一种高效的换热元件，可增大换热面积(光管的几倍至几十倍)，增强传热。减少流动阻力，减少金属消耗。提高设备的经济性和运行可靠性越来越多地应用于包括锅炉在内的各种换热设备中，特别是利用中低温余热的换热设备。以中温烟气余热回收用燃气轮机余热锅炉为例。燃气轮机的排气温度为450”C至550°C，余热锅炉安装在后端产生蒸汽，产生汽-气联合循环电厂，发电效率可提高12%以上。这种余热锅炉几乎没有例外地使用。

翅片管的换热面，因为如果使用光管，其受热面将是相同容量参数下常规电厂锅炉受热面的5 - 10倍。很明显，在这个锅炉中，光管的受热面很难布置。此外，前苏联的这种结构也用于日本和中国生产的干熄火余热锅炉。近年来，翅片管受热面在国外燃煤电站锅炉中得到了广泛的应用，取得了宝贵的设计和运行经验。厚翅片管在强腐蚀或磨损场合也有其独特的优点，常用于含腐蚀性气体的余热锅炉和燃烧劣质煤的锅炉受热面。

据报道，广西田东电厂130t/h锅炉、广西鹤山电厂300t/h高压锅炉(燃油Ar-46.39%， S7=4.5%)、四川江油电厂220t/h压力锅(燃油A7-42.3%， S'-0.67%)等国内燃煤电站锅炉已将原有的光管省煤器改造成翅片管结构。改造后，不仅有效地解决了劣质煤燃烧时受热表面的磨损和腐蚀问题。安全问题，以及设备经济的增长。

人们担心在燃煤锅炉上使用翅片管会产生灰甚至桥梁，影响传热。国内外的运行实践表明，只要合理选择翅片管的几何形状，采用合适的烟速，左边是翅片管，右边是光管束的对比。可以看出，翅片没有严重堵塞，烟气通道的排气没有堵塞，出口部分积灰较为严重，这与光管的规律相似。广西鹤山电厂改造后的情况也表明，运行2000小时以上，无磨损现象，翅片无严重积灰现象。烟道气流在翅片根部有少量的散灰，容易去除且稳定。可以预见，翅片管对流受热面以其良好的运行可靠性和经济优势将在锅炉领域得到越来越广泛的应用。
